- 破碎設備
-

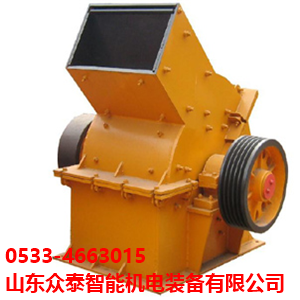

- 錘式破碎機 產品型號：錘式破碎機
- 產品介紹
- 錘式破碎機簡稱錘破，廣泛應用在礦山、選礦、制砂、公路等破碎工作。如有需要錘式破碎機的客戶歡迎垂詢，我們竭誠為您服務。錘式破碎機價格合理，質量好。
進料粒度：≤200-≤350mm 生產能力：5-150m3/h
適用物料：石灰石、爐渣、焦炭、煤、鹽、白堊、石膏、明礬、鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英石、砂巖、鵝卵石等。
應用范圍：水泥廠、冶金部門、電力部門、建材、礦山開采、筑路等行業。
錘式破碎機可分為環錘式破碎機與重錘式破碎機，本系列錘式破碎機適用于破碎各種脆性材料的礦物。被破碎物料為煤、鹽、白亞、石膏、明礬、磚、瓦、石灰石等。其物料的抗壓強度不超過100兆帕，濕度不大于15。
工作原理
電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，最后通過篩板排出機外。

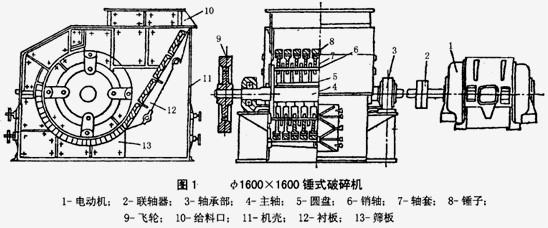

錘式破碎機結構
該錘式破碎機主要用于中碎過程，其構造較為簡單，主要由機體、頂蓋、裝有環錘的轉子、篩板、篩板調整裝置等組成，電動機在工作室通過彈性聯軸器直接驅動轉子。轉子由主軸、端板、環錘等零部件組成，電動機帶動轉子做高速旋轉從而達到破碎物料的作用。機體是由上下機殼，破碎板，篩板等部件組成，破碎板和篩板安裝在托板上。襯板安裝在機殼兩側的內壁上，可以防止機殼被磨損。破碎腔由破碎板、篩板、反擊板和轉子形成。蝸桿、渦輪、指針等組成調整裝置，主要調節和現實轉子與篩板之間的間隙。
性能特點
1.該破碎機錘頭采用新工藝鑄造，具有耐磨、耐沖擊；
2.可據客戶要求，調節需要的粒度；
3.錘破機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題；
4.整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。類別
型號規格
給料粒度
(mm)出料
粒度
(mm)生產能力
(m3/h)電機功率
總重量
外形尺寸
(長×寬×高)(mm)錘
式
破
碎
機PCΦ400×300
≤200
≤25
5-10
11
0.8
900×670×860
PCΦ600×400
≤250
≤30
10-22
22
2.26
1200×1050×1200
PCΦ800×600
≤250
≤35
18-40
55
4.8
1310×1180×1310
PCΦ1000×800
≤350
≤35
25-50
75
5.9
1600×1390×1575
PCΦ1000×1000
≤350
≤35
30-55
90
8
1800×1590×1775
PCΦ1250×1250
≤350
≤35
35-65
132
14
2060×1600×1890
PCΦ1400×1400
≤350
≤35
50-100
280
32
2365×1870×2220
PCΦ1600×1600
≤350
≤35
100-150
480
37.5
3050×2850×2800
