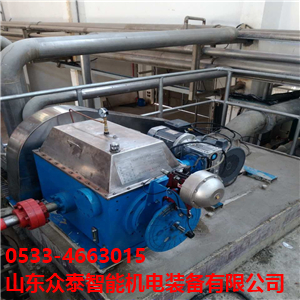

- 長網疊網紙機胸輥的無后座力高頻搖振器、中頻搖振器 產品型號：長網疊網紙機胸輥的無后座力高頻搖振器、中頻搖振器
- 產品介紹
- 近幾年，紙機大多淘汰了陳舊的低頻搖振，逐漸使用無后坐力的高頻搖振。使胸輥來回往復震動，有效的優化了成型部的脫水。可以在不調整生產工藝的情況下，能夠使上網漿料纖維分散排列，消除絮凝，降低縱橫比。從而改善紙頁的平整性、勻度和縱橫抗張強度。
組成
搖振系統由胸輥和搖振單元組成，在使用無沖擊搖振器的情況下，將產生可調節的諧波重力，這種重力將通過一個搖振連桿傳遞到軸向的胸輥上，維持振動產生各要素的平衡。用這種方法，力將不會被傳遞到外部。所以不會產生任何反作用力。通過直接安裝在胸輥軸向的一臺高頻搖網器，使胸輥在軸向產生高頻率的往復振動，以及帶動成形網一起振動，并且可以隨著網速的變化，根據搖振系數自動調整振幅和頻率。使紙頁的厚度和定量均勻一致，達到最佳紙頁成形效果。
工作原理
搖振器的核心為四個相同的偏置塊，根據偏置塊重心偏移的原理，當其高速圍繞一點旋轉時，同時產生一個圓周方向的力。使用四個偏置塊同時旋轉，他們共同的重心只能在胸輥中心線方向移動。這樣除了水平方向的力外，其他所有的力均被保持相向角度的偏置塊所抵消。（1）通過偏心輪的旋轉產生搖振力。（2）采用對稱的偏心輪的運行消除了垂直方向的振動。（3）通過調整水平方向偏心輪對的相位差調整振動的幅度。（4）通過調整偏心輪對的旋轉頻率實現震動頻率的調整。（5）采用精密的靜壓軌道系統將運動系統的反作用力降至最低。（6）對安裝基礎無任何反作用力，基礎僅僅需要承擔搖振器本身的質量。
