- 選礦設備
-

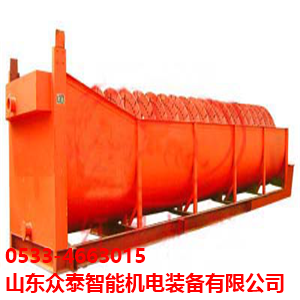

- 分級機 產品型號：分級機
- 產品介紹
- 主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
水槽長度：≤3000-14300mm 螺旋直徑：300-3000mm
適用物料：天然砂、人工砂、機制砂等。
應用范圍：選礦業、礦場、資源回收等其他工場等。
分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
工作原理
分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

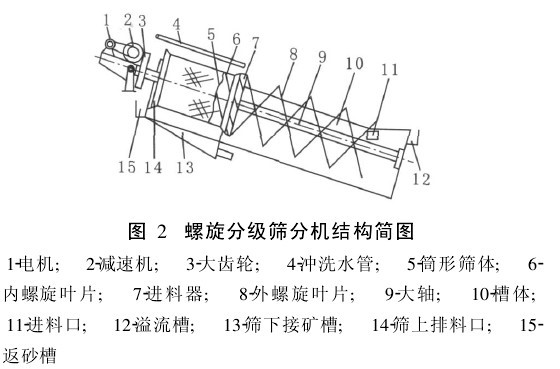

螺旋分級機結構與特點
螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥等組成。
分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。型號
螺旋直徑
螺旋轉速(r/min)
水槽長度(mm ≤)
電動機功率（kw ≤）
外形尺寸（mm≤）
機重
傳動用
升降用
長
寬
高
≤
FG-3
300
12-30
3000
1.1
----
3850
490
1140
0.7
FG-5
500
8-12.5
4500
1.1
----
5430
680
1480
1.9
FG-7
750
6-10
5500
3
----
6720
980
1820
3.1
FG-10
1000
5-8
6500
5.5
----
7590
1240
2380
4.9
FC-10
8400
7.5
----
9600
1240
2680
6.2
FG-12
1200
4-6
6500
7.5
2.2
8180
1570
3110
8.5
FC-12
8400
7.5
2.2
10370
1540
3920
11.0
2FG-12
6500
15
4.4
8230
2790
3110
15.8
2Fc-12
8400
15
4.4
10370
2790
3920
17.6
FG-15
1500
4-6
8300
7.5
2.2
10410
1880
4080
12.5
FC-15
10500
7.5
2.2
12670
1820
4890
16.8
2FG-15
8300
15
4.4
10410
3390
4080
22.1
2FC-15
10500
15
4.4
12670
3370
4890
30.7
FG-20
2000
3.6-5.5
8400
11-15
3
10790
2530
4490
20.5
FC-20
12900
11-15
3
15610
2530
5340
28.5
2FG-20
8400
22-30
6
11000
4600
4490
35.5
2FC-20
12900
22-30
6
15760
4600
5640
48.7
FG-24
2400
3.67
9130
15
3
11650
2910
4970
26.8
FC-24
14130
18.5
4
16580
2930
7190
41.0
2FG-24
9130
30
6
12710
5430
5690
45.8
2FC-24
14130
37
8
17710
5430
8000
67.9
2FG-30
3000
3.2
12500
40
8
16020
6640
6350
73.0
2FC-30
14300
---
---
17091
---
8680
84.8
