- 選礦設備
-

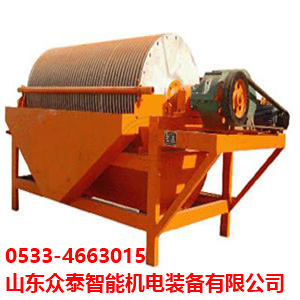

- 磁選機 產品型號：磁選機
- 產品介紹
- 適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選設備，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選。
進料粒度：0-3mm 處理能力：10-280t/h
適用物料：磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦、赤鐵礦、褐鐵礦、菱鐵礦、黑鎢礦、鉭鈮礦、赤泥、石英、螢石、長石等。
應用范圍：鐵礦石選礦廠。
磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選設備，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選。本設備具有結構簡單、處理量大、操作方便、易于維護等優點。
工作原理
礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。
性能特點
永磁磁力滾筒（也稱磁滑輪），主要適用于以下用途：
1、貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷。
2、用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。
3、用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。
4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
型號
筒徑
筒長
圓筒轉速（r/min）
給料粒度
處理量（t/h）
功率
CTB6012
600
1200
<35
2-0
10-20
1.5
CTB6018
600
1800
<35
2-0
15-30
2.2
CTB7518
750
1800
<35
2-0
20-45
2.2
CTB9018
900
1800
<35
3-0
40-60
3
CTB9021
900
2100
<35
3-0
45-60
3
CTB9024
900
2400
<28
3-0
45-70
4
CTB1018
1050
1800
<20
3-0
50-75
5.5
CTB1021
1050
2100
<20
3-0
50-100
5.5
CTB1024
1050
2400
<20
3-0
60-120
5.5
CTB1218
1200
1800
<18
3-0
80-140
5.5
CTB1224
1200
2400
<18
3-0
85-180
7.5
CTB1230
1200
3000
<18
3-0
100-180
7.5
CTB1530
1500
3000
<14
3-0
170-280
11
永磁磁力滾筒技術參數
型號
筒體尺寸(D×L)(mm)
配用皮帶寬度
筒表磁場強度
入選粒度
處理能力(t/h)
XCT465
400×650
500
定做范圍1600-4500高斯
＜70
5
XCT565
500×650
500
＜70
10
XCT665
600×650
500
＜70
15
XCT68
600×800
650
＜80
20
XCT758
750×800
650
定做范圍1600-5500高斯
＜80
25
XCT7595
750×950
800
＜80
30
XCT995
900×950
800
＜80
150-210
XCT10115
1000×1150
1000
＜80
350-430
